Datenübertragungseinheit
Product ID: TD-DTU-SE

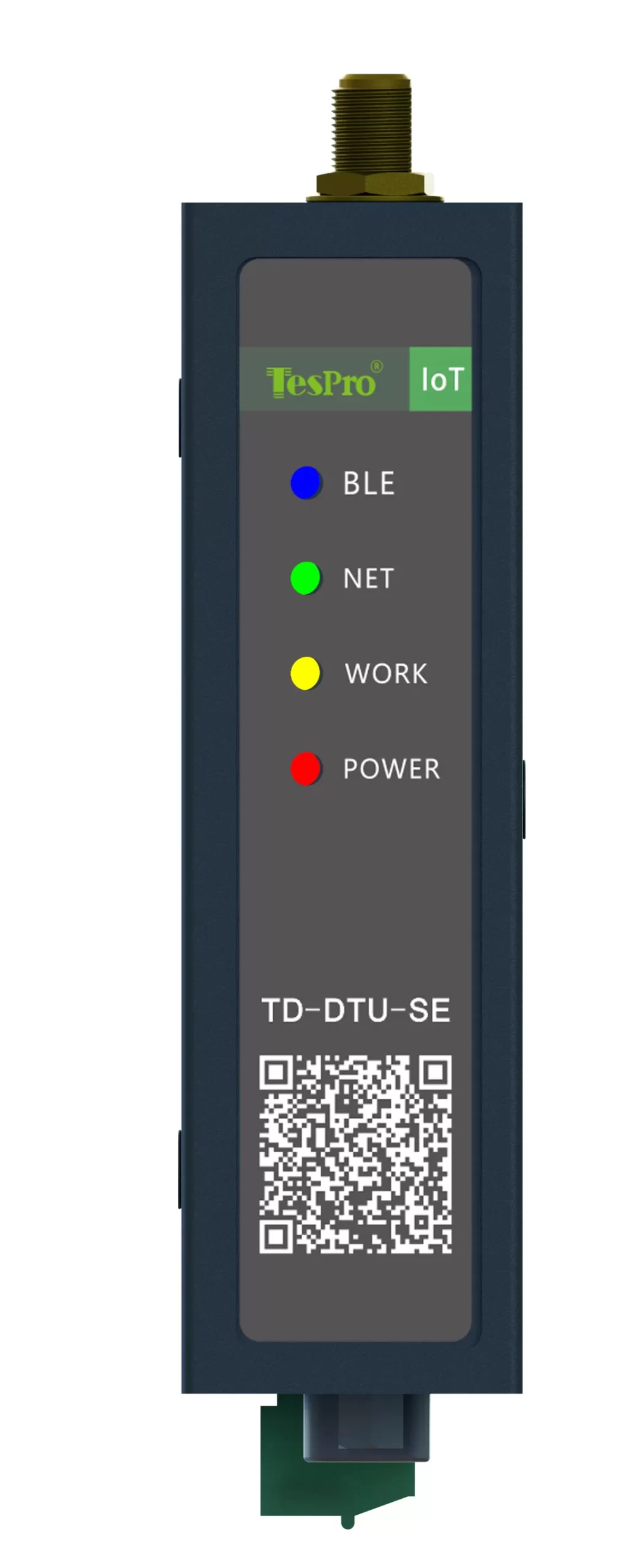

TD-DTU-SE Smart Meter Data Transfer Unit 4G ist ein 4G-Gerät mit einer eingebauten Hochleistungsbatterie, benötigt daher keine externe Stromversorgung und kann in Situationen eingestellt werden, in denen die Stromversorgung fehlt, da sie in der Lage ist, Daten zu sammeln und zu übertragen.
-
Macht
9-36VDC
-
Drahtlos
4G/Bluetooth
-
Baud-Rate
300–115200 Basispunkte
-
Temperatur
-35~ 75°C
Jetzt kostenloses Angebot erhalten
Datenblatt herunterladen
Features
Produkteinführung
Das Gerät verfügt über ein 4G Cat-1 drahtloses Übertragungsmodul, ein 2G-4G-Netzwerk und eine GNSS-Positionierung, die je nach Anforderungen und Frequenzbändern verschiedener Länder und Regionen weltweit auf ein 2G-4G-Netz umgewandelt werden kann, sodass Daten aus der Ferne erfasst und übertragen werden können, wenn die Stromversorgung des Geräts nicht verfügbar ist.
Das Gerät verwendet eine eingebaute Hochleistungsbatterie, die die Nutzung externer Stromversorgung überflüssig macht und keine zusätzliche Leistung benötigt, sodass das Gerät Daten aus der Ferne aufnehmen und übertragen werden kann.
Starke Kompatibilität
Unterstützt mehrere photoelektrische Anschlüsse sowie verschiedene Kommunikationsschnittstellen von Zählern vor Ort.
Verfügbare Reichweite
Alle Protokolle von Wasserzählern, Stromzählern, Gaszählern und Wärmezählern werden ohne zusätzliche Entwicklung in Plug-and-Play unterstützt. DTU kann Fernsteuerung und Umweltdatenerfassung ermöglichen.
Multi-Mode-Netzwerkverbindung
Different countries Using Different Communication Cards besagt, dass der Nutzer die Freiheit hat, 2G/3G/4G und verschiedene Datenpakete auszuwählen.
Die von Tespro bereitgestellten Kommunikationskarten können weltweit verwendet werden. Multiple-Mode Full Network wird unterstützt, es ist geeignet, im globalen Kommunikationsnetzwerk zu arbeiten, aber kauf einfach eine neue Kommunikationskarte, stecke sie ein und setze sie dann ein.
Unterstützte Protokolle und Methoden
Wir sind uns der Existenz zahlreicher Protokolle bewusst, und entsprechende Ausrüstung zu verschiedenen Protokollen könnte störend sein. Aber HHT funktioniert mit allen Protokollen.
Tech Specs
Technische Daten zur Messtechnik
| Kategorie | Artikel | Merkmale |
| Grundlegende Informationen | Stromversorgung | DC: 9-36VDC |
| Blinkleuchten | Strom/Netzwerk/Kommunikation/Bluetooth | |
| Region/Kanal | Global | |
| Referenzmaße | 107mm*77mm*25mm | |
| Informationen zum Frequenzband | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS,GLONASS,BDS,Galileo,QZSS (optional) | |
| Dateninformationen | LTE-FDD | Maximal 10 Mbit/s (Downlink)/5 Mbit/s (Uplink) |
| LTE-TDD | Maximal 8,96 Mbit/s (Downlink)/3,1 Mbit/s (Uplink) | |
| WCDMA | Max 384 kbps (Downlink)/384kbps (Uplink) | |
| EDGE | Max 296 kbps (Downlink)/236,8 kbps (Uplink) | |
| GPRS | Maximal 107 kbps (Downlink)/85,6 kbps (Uplink) | |
| Ausgangsleistung | LTE-FDD | Baureihe 3 (23 dBm±2 dB) |
| LTE-TDD | Baureihe 3 (23 dBm±2 dB) | |
| WCDMA | Baureihe 3 (24 dBm 1/-3 dB) | |
| GSM850 | Baureihe 4 (33 dBm±2 dB) | |
| Serielle Portparameter | Anzahl der seriellen Ports | 1×RS232,1×RS485 (Kann gleichzeitig betrieben werden) |
| Serielle Port-Pins | RS232-Terminal (V/TX/RX/GND), RS232-DB9(2-RX/3-TX/5-GND), RS485-Terminal (A/B/G) | |
| Datenbits | 7,8 | |
| Stop Bits | 1,2 | |
| Paritätsbits | KEIN, UNGERADE, GERADE | |
| Baud-Rate | 300–115200 Basispunkte | |
| Schnittstelle & Andere | SIM-Kartensteckplatz | Externer SIM-Kartenstecker, Standard-Mini-SIM |
| Bluetooth-Antenne | 1 Bluetooth-Antenne, SMA-Außengewinde mit innerem Loch | |
| 4G-Antenne | 1 4G-Antenne, SMA-Innengewinde mit Innenloch | |
| Nachladeknopf | Knopfloch | |
| Steckdose | Gleichstromfassung | |
| Netzwerk & Protokolle | Netzwerkprotokolle | TCP/UDP/MQTT |
| Arbeitsmodi | TCP Client,UDP Client,MQTT Client | |
| SSL-Verschlüsselung | Unterstützt | |
| MQTT-Getriebe | Unterstützt | |
| DUP-Übertragung | Unterstützt | |
| Temperatur- und Luftfeuchtigkeitsbereich | Betriebstemperatur | -20~ 60°C |
| Betriebsfeuchtigkeit | 5%~95%(Nicht kondensierend) | |
| Speichertemperatur | -20~ 60°C | |
| Speicherfeuchtigkeit | 5%~95%(Nicht kondensierend) | |
| Zuverlässigkeit | Schutz gegen umgekehrte Polarität | Unterstützt |
| Überspannungs- und Überstromschutz | Unterstützt | |
| Blitzschutz | Unterstützt | |
| Überspannungsschutz | Unterstützt |
Product Dimensions
Explore our Solutions
Intelligente Messer-Kommunikationslösungen
Es bietet multiprotokollartige optische Erfassungsprodukte, um eine stabile und effiziente Datenübertragung in verschiedenen Messanforderungen zu gewährleisten.
Case
Produktcase
22. Oktober 2024 – LONDON – Ein bedeutendes britisches Versorgungsunternehmen hat 320 TD-DTU-Systeme über unsere Direktlieferung bestellt, um seine Messsysteme zu modernisieren.
Die Ausrüstung wird die Einführung eines landesweiten intelligenten Zählers in England, Schottland und Wales erleichtern, indem Informationen zu Wohn-/Gewerbestrom-, Wasser- und Gaszählern gesammelt werden und die britische Smart Metering-Spezifikation befolgt werden.
Die Hauptfunktionen der TD-DTUs: Die integrierte Datenspeicherung eliminiert die Nutzung von Laptops durch das Außendienstpersonal, und die Hochgeschwindigkeitsübertragung überträgt die Daten problemlos in die Cloud – reduzierte Gerätelast und Verzögerungen.
Die Geräte haben die frühere Arbeitsweise grundlegend verändert: manuelles und fehleranfälliges Logging sowie umständliche Zahnräder gehören der Vergangenheit an. Online-Erfassung erhöht die Präzision, indem die verifizierten Daten in die Abrechnung/Analyse und die Verwaltungszeiten eingetragen werden.
Das Team des Kunden bezeichnet die Einführung von TD-DTU als die größte Effizienzänderung, die sie seit 10 Jahren erlebt haben, bei der keine weiteren Überarbeitungen derselben Standorte und unleserliche Feldnotizen vorgenommen wurden.
Die Geräte werden den landesweiten Einsatz intelligenter Zähler in ganz England, Schottland und Wales erleichtern und Daten zu inländischen/unternehmerischen Strom-, Wasser- und Gaszählern sammeln und den britischen Smart Metering-Spezifikationen entsprechen.
Download Materials
Häufig gestellte Fragen
Um Ihnen zu helfen, die Leistung, Kompatibilität und Nutzung unserer Produkte besser zu verstehen, haben wir Antworten auf häufig gestellte Fragen zusammengestellt. Wenn Ihre Anfrage unten nicht aufgeführt ist, können Sie uns gerne direkt für weitere Unterstützung kontaktieren.
Kontaktieren Sie uns
-
Are these products compatible with my current system?
-
Most products support cross-platform protocols and work with Android, iOS, and Windows systems. Please refer to the product specifications for exact compatibility.
-
What communication methods are supported?
-
Most devices support multiple communication modes such as Bluetooth, USB, and Wi-Fi to meet various application needs.
-
Do the products offer water and dust protection?
-
Yes, most of the products are rated at least IP54, providing resistance against dust and water splashes in industrial environments.
-
Can data be transmitted remotely?
-
Some models support wireless data transmission via Wi-Fi or 4G/5G networks, enabling real-time upload to cloud platforms or backend systems.
-
How are the devices powered?
-
Devices typically feature rechargeable batteries with runtimes ranging from 8 to 24 hours, and can be recharged via USB.
-
Do you offer product customization?
-
Yes, we provide customization options such as protocol support, casing design, and mounting solutions. Please contact us for more details.
