Kalibrierungs-Optische Sonde
Product ID: TP-12 Mini Energy Sensor
Die TP-12-Optische Sonde erkennt Licht- und IR-Impulse und wandelt sie in elektrische Impulse um. Zwei Leistungsstufen: 5V (extern, LED eingeschaltet) und 3,3V (Verbrauchsarme Batterie, LED aus) ermöglichen den Einsatz des Dual-Power-Designs in verschiedenen Anwendungen.
-
Anwendung
Online-Energieüberwachung
-
Macht
DC5VDC / DC3.3VDC als Option
-
Spielplan
3M doppelseitige Bänder (Standard)
-
Temperatur
-40°C~ 70°C
Jetzt kostenloses Angebot erhalten
Datenblatt herunterladen
Features
Produkteinführung
Die TP-12 optische Scansonde kann sowohl Licht als auch IR-(Infrarot-)Lichtimpulse, die von LEDs ausgesendet werden, erkennen und in elektrische Impulse umwandeln. TP-12 verwendet zwei Stromversorgungsmodi: In einem Modus wird er von 5V versorgt, die ebenfalls von einer externen Stromquelle bereitgestellt werden, und in diesem Modus wird die LED-Anzeige oben auf der Sonde eingeschaltet. Die alternative Energiequelle ist 3,3 V, die in einem Batteriesystem mit extrem geringem Verbrauch genutzt werden kann. In diesem Modus ist die LED oben auf der Sonde deaktiviert.

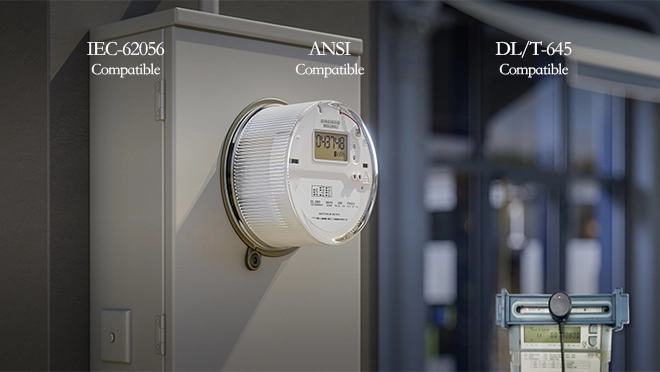

Starke Kompatibilität
Nimmt Licht verschiedener Farben und Wellenlängen wahr, verwandelt Lichtimpulse in elektrische Impulse. Hat zwei Stromversorgungsmodi und unterschiedliche Anschlüsse.

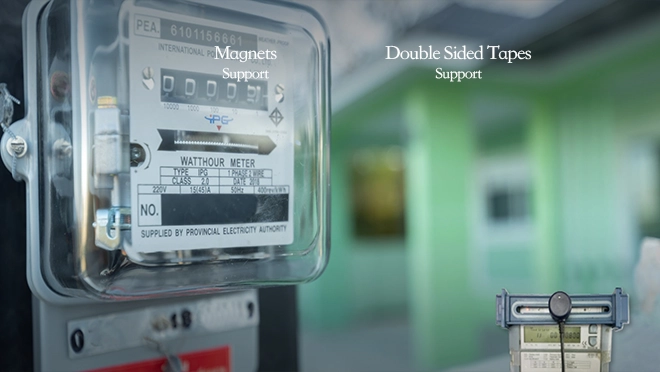

Feste Methode
Es gibt verschiedene Befestigungstechniken wie Magnete, doppelseitige Bänder und andere. Doppelseitiges Klebeband wird häufig verwendet, da es leicht zu fixieren und schützend ist.
Hohe Empfindlichkeit
Die maximale 5kHz-Frequenz, Pulsbreite mindestens 200 ms. Nimmt verschiedene Lichtfarben wahr und lässt sich nicht leicht stören, kann sowohl drinnen als auch draußen verwendet werden.
Hervorragende Leistung in harten Umgebungen
Hergestellt aus 100 % PC, kann er in Sommersonne oder im Winterschneesturm verwendet werden. Hat ein Top-Level-Gehäuse, einen leistungsstarken Magneten und ein langlebiges Kabel.
Tech Specs
Technische Daten zur Messtechnik
| Kategorie | Artikel | Merkmale |
| Macht | Stromversorgung | DC 5VDC/DC3.3VDC als Option 5V-Strom mit LED-Anzeige 3,3V mit Strom, mit deaktivierter LED-Anzeige |
| Ausgangspegel | TTL, und eine 1M Last auf V wird empfohlen | |
| Stromverbrauch | weniger als 1μA im Standby Sofortiger Impulsstrom von weniger als 140 μA |
|
| Kabel & Schnittstelle | Kabellänge | 1M im normalen Bereich, 2M/3M als Option |
| Steckverbinder | Nackte Drähte ohne Stecker im normalen Zustand Ein individuell angepasster Stecker ist verfügbar |
|
| Mechanik & Gehäuse | Mechanisch | PC |
| Umwelt | Umwelt | Anwendungstemperatur: -40°C~70°C im normalen Bereich |
| Abmessungen | Durchmesser & Höhe | 22 mm Durchmesser/17 mm Höhe |
| Gewicht | 16 gr | |
| Zubehör | Sondenvorrichtung | 3M doppelseitige Bänder (Standard) Magnetische/Klebestreifen als Option |
| Physikalische Spezifikationen | Schutzklasse | IP 54 |
Explore our Solutions
Zuverlässige optische Kommunikation für Smart Metering
Die modernen AMI-Systeme erfordern eine konsistente und präzise Datenerfassung auf Zählerebene. Es war zeitaufwendig und fehleranfällig, weil man es von Hand lesen musste.
Die Tespro TP-BT- und USB-Serie optischer Sonden ermöglichten den automatischen Datenabruf über einen optischen Anschluss und unterstützten die meisten Messgerätemarken und -protokolle. Bluetooth- und USB-Modelle waren sowohl im Außendienst als auch im Desktop-Bereich flexibel.
Case
Produktcase
Ein Entwickler eines Solarenergieprojekts hatte ein Problem mit der Energiedatenerfassung von ferngesteuerten, batteriebetriebenen Überwachungssystemen – Stromsonden verbrauchten zu viel Strom, und batteriebetriebene Geräte waren in kurzer Zeit leer und mussten von Wartungspersonal zu netzunabhängigen Solaranlagen gelegentlich aufgesucht werden. Dies ermöglichte keine reibungslose Überwachung der Solarenergieleistung und der Leistung der Systeme.
Dies wurde durch die TP-12 Mini Optical Probe von Tespro gelöst, die ein ultrastromarmes Design hatte und weniger als 1 mA im Standby sowie minimalen Pulsstrom benötigt. Seine doppelten Stromversorgungsanschlüsse ließen sich problemlos mit den batteriebetriebenen Geräten des Projekts verbinden und vermieden einen Überstromverbrauch.
Seine kleine, leichte Fudden-Sonde und die flexible Montagefähigkeit machten die Installation am Solarenergiezähler sehr einfach, und die Fähigkeit, Licht- und IR-Impulse zu erkennen, stellte sicher, dass die Daten korrekt erfasst wurden. Dies sollte durch langfristige, wartungsarme Energieüberwachung im entfernten Solarprojekt gelöst werden.
